Blink (Led parpadeante) con Arduino UNO R3



Blink (led parpadeante) es como el “Hola Mundo” en el mundo de la programación, es decir,lo más básico. Lo primero que se aprende.
Si estáis empezando a trastear con Arduino os aconsejo que empecéis con esto que es muy fácil.








¿Qué necesitamos?

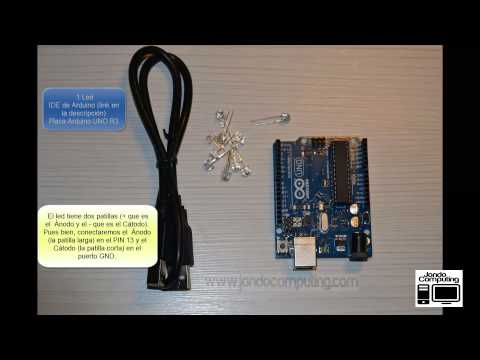

Lo único que se necesita para hacer este proyecto es:

                - Un Led (del color que quiras)
                - Placa Arduino Uno R3
                - El IDE de Arduino que os lo podéis descargar pinchando aquí



No necesitamos ninguna resistencia ya que la misma placa Arduino UNO R3 viene una incorporada en el PIN 13 (Si quieres elegir otro puerto ahí ya sí que tendrías que utilizar una resistencia)

Pasos:

Escribimos el siguiente código en el IDE de Arduino:

/*
Blink
El LED enciende y apaga por intervalos de 3 segundos.
El código lo he sacado de www.arduino.cc
*/

                                               // Vamos a Darle un nombre al PIN 13
  int led = 13;
                                              // Ahora vamos a proceder a configurar los puertos como entradas o salidas
  void setup()
  {
                                            // Iniciamos el PIN 13 o led como lo llamamos como salida
  pinMode(led, OUTPUT);
  }
                                          // Ahora vamos a crear la rutina que siempre se repetirá
  void loop()
 {

  digitalWrite(led, HIGH);         // Enciende el LED
    delay(3000);                           // Espera de 3 seg

  digitalWrite(led, LOW);            //Apaga el LED
    delay(3000);                           // Espera de 3 seg
  }
El led tiene dos patillas (+ que es el  Ánodo y el – que es el Cátodo). Pues bien, conectaremos el  Ánodo (la patilla larga) en el PIN 13 y el Cátodo (la patilla corta) en el puerto GND.





Conectamos La placa Arduino al PC y ejecutamos el IDE.
